產品概述
槳葉式干燥器是一種在設備內部設置攪拌槳，使?jié)裎锟圃跇~的攪動下，與熱載體以及熱表面充分接觸，從而達到干燥目的的低速攪拌干燥器。結構形式一般為臥式，雙軸或四軸。槳葉式干燥器分為熱風式和傳導式。熱風式即通過熱載體(如熱空氣)與被干燥的物料相互接觸并進行干燥，在傳導式中熱載體并不與被干燥的物料直接接觸，而是熱表面與物料相互接觸。傳導式的優點是物料不易被污染，排氣量小，熱效率高，體積相對小，有利于節約能源及防止空氣污染。
工作原理
空心槳葉軸在傳動系統驅動下緩慢轉動，物料從進料口進入機內，經緩慢轉動的空心槳葉軸輸送至出料口。物料在輸送過程同時受空心槳葉和夾套加熱而干燥。由于空心槳葉呈楔形，旋轉時使物料交替地受到壓縮（在楔形斜面處）和膨脹（在楔形空隙處），因而使傳熱面上的物料運動激烈，而且強化了傳熱面上的自清潔效果，從而大大提高了傳熱系數。用于干燥的熱介質可以是蒸氣、導熱油或熱水。熱介質通過旋轉接頭進入空心軸及槳葉。當熱介質改為冷卻水時，該機是理想的粉體冷卻設備。
設備特點
▲設備緊湊，占地面積小，熱傳導系數高，熱效率極佳，一般可達到80%～90%，是節能型設備。
▲設備低轉速，對顆粒狀及片狀物料的破碎性很小。
▲對物料適應性廣，操作彈性大，物料停留時間幾分鐘到幾小時，可調。
▲附屬設備簡單，投資少。操作費用低。
▲一機多用，可作干燥、冷卻、氣體回收、反應、加熱(預殺菌)等工藝操作。

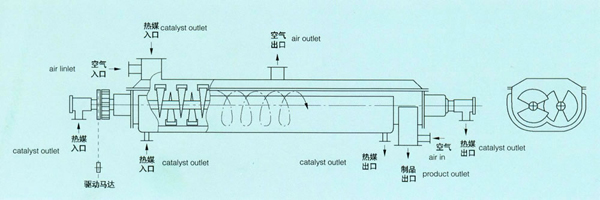

結構示意圖
應用范圍
塑料、樹脂類產品、無機藥品、肥料、飼料、食品、化纖、染料、淀粉、下水管污泥等產品的干燥。如：氯乙烯、樹脂、尼龍、聚乙烯、聚丙烯、淀粉、氯化鈉、砂糖、氧化鐵、長石、燒堿粉末、純堿等各種粉粒及膏狀物科。
技術參數
| 項目\型號 |
JYS-10 |
JYS-16 |
JYS-24 |
JYS-32 |
JYS-60 |
JYS-100 |
| 加熱面積 m2 |
10 |
16 |
24 |
32 |
60 |
100 |
| 蒸發能力 kg·H2O/h |
40 |
65 |
96 |
128 |
250 |
400 |
| 轉速 rpm |
2.5-25 |
| 傳動功率 kw |
5.5 |
7.5 |
7.5 |
11 |
15 |
15 |
| 外形尺寸 m |
4.5×1.5×1.8 |
5.5×1.5×2 |
6.1×1.5×2 |
7.1×1.6×2.1 |
8.1×1.7×2.2 |
9.1×1.9×2.5 |
