概述
■ 沸騰干燥，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機，旋風分離器、布袋除塵器、高壓離心風機、操作臺合成，由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器，布袋除塵器，也可選擇其中一種，一般來說比重較大的如沖劑及顆粒物料干燥只需選擇旋風分離器，比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸送機供選擇。
■ 散粒狀固體物料由加料器加如流化床干燥器中，過濾后的潔凈空氣加熱后由鼓風機送入流化床底部經分布板與固體物料接觸，形成流態化達到氣固的熱質交換。物料干燥后由排料口排出，廢氣由沸騰床頂部排出經旋風除塵器組和布袋除塵器回收固體粉料后排空。
■ 蒸汽、電、熱風爐均可配用（按用戶要求配套）。
■ 它適用于散粒狀物料的干燥，如：醫藥藥品中的原料藥、壓片顆粒料、中藥沖劑、化工原料中的塑料樹脂、檸檬酸和其它粉狀、顆粒狀物料的干燥除濕，還用于食品飲料沖劑。糧食加工、玉米胚芽、飼料等的干燥。物料的粒徑一般為最大可達6mm,最佳為0.5-0.3mm
原理
■ 潔凈的熱風經閥板分配進入床體內，從加料器進入的濕物料被熱風形成沸騰狀態，由于熱風與物料廣泛接觸，增強了傳熱傳質的過程，因此在較短時間內就可干燥。從床體一頭進入，經過幾十秒至幾分鐘沸騰干燥，自動從床體另一頭流出，本設備一般進行負壓操作。
產品優點 ■ 可實行自動化生產，是連續式干燥設備。干燥速度快，溫度低，能保證產品質量，符合藥品生產GMP要求。
安裝須知
■ 各設備需擺放平整；用底腳螺絲固定，備部件密封良好。風機可擺放于室內或自建消音室內，平面布置可根據具體情況酌情調整。
應用范圍
醫藥藥品、化工原料、食品、糧食加工、飼料的干燥作業。如：原料藥、壓片顆粒、中藥沖劑、保健食品、飲料沖劑、玉米胚芽、飼料、塑料樹脂、檸檬酸和其它粉粒狀物料的干燥除濕。適用物料粒徑一般為01～6mm，最佳粒徑為0．5～3mm。

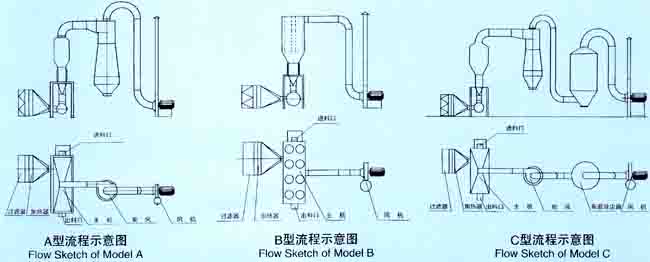

結構示意圖
技術參數
| 型號規格技術參數 |
XF0.25-1
（原XF10） |
XF0.25-2
（原XF20） |
XF0.25-3
（原XF30） |
XF0.25-6 |
XF0.3-2 |
XF0.3-4 |
XF0.3-6 |
XF0.3-8 |
XF0.3-10 |
XF0.4-4 |
XF0.4-6 |
| 床層面積（m2） |
0.25 |
0.5 |
1.0 |
1.5 |
0.6 |
1.2 |
1.8 |
2.4 |
3.0 |
1.6 |
2.4 |
| 干燥能力（kgH2/OH） |
10~15 |
20~25 |
30~45 |
52~75 |
21~30 |
42~60 |
63~90 |
84~120 |
105~150 |
56~80 |
84~120 |
| 風機功率 |
5.5 |
7.5 |
15 |
22 |
7.5 |
18.5 |
30 |
37 |
48 |
30 |
37 |
| 進風溫度(℃) |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
120
~140 |
| 物料溫度(℃) |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
| 外形尺寸（主機）長×寬×高 |
1×0.6
×3.35 |
2×0.6
×3.35 |
4×0.6
×3.35 |
6×0.6
×3.35 |
2×0.7
×3.4 |
4×0.7
×3.4 |
6×0.7
×3.4 |
8×0.7
×3.4 |
10×0.7
×3.4 |
4×1
×3.58 |
6×1
×3.58 |
| 占地面積（m2） |
18 |
25 |
35 |
40 |
25 |
38 |
45 |
56 |
70 |
18 |
56 |
